Виды геотермальных тепловых насосов

5

Различаются четыре основных типа геотермальных тепловых насосов. Три из них – горизонтальный, вертикальный и водоём – являются системами закрытого цикла. Четвёртый – система открытого цикла. Какой тип Вам наиболее подходит, зависит от климата, состояния грунта, размера участка земли и стоимости установки. Системы каждого из этих типов могут использоваться в частных и промышленных строениях.

Системы закрытого цикла

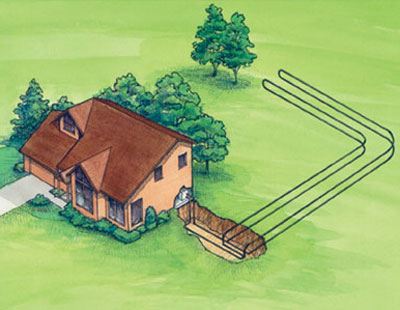

Горизонтальные системы

Системы этого типа обычно подходят для частных домовладений, так как они относительно недороги в установке. Особенно, для новых строений, с большей площадью участка. Для них необходимы траншеи глубиной не менее одного метра. Наиболее распространённая конфигурация использует либо две трубы, одна на глубине около двух метров и другая, на глубине около 1 метра, либо две трубы, проложенные рядом на глубине 1,5 метра в траншее шириной примерно 60 см. Прокладка труб с закольцовкой позволяет использовать горизонтальный метод в местах с ограниченной площадью земельного участка.

Вертикальные системы

В местах, где площадь доступного земельного участка ограничена, используется вертикальный метод прокладки труб. Этот метод также более подходит для рыхлого грунта и в местах, где нежелательно тревожить наземный ландшафт. Для вертикальных систем обычно бурятся скважины диаметром примерно 10 см и глубиной от 30 до 120 метров. Скважины бурятся на расстоянии  5-6 метров друг от друга. В каждую скважину закладывается сдвоенная труба, которая подсоединена около поверхности к общей трубе, проложенной в траншее. Общая труба подведена к тепловому насосу, установленному в здании.

Водоём

Ещё одна возможность установки – использование водоёма. Начиная с определённой глубины, вода сохраняет относительно постоянную температуру, которая выше температуры воздуха в зимнее время года. Теплонесущие трубы прокладываются под землёй от здания до водоёма и укладываются на дне с закольцовкой. Глубина залегания должна быть не менее 2-3 метров, чтобы избежать заледенения. Водоём должен удовлетворять определённым требованиям по объёму, глубине, и качеству.



Системы открытого цикла

Системы открытого цикла используют воду непосредственно в водоёме или скважине в качестве теплонесущей жидкости. Вода из скважины подаётся напрямую в геотермальный тепловой насос и после обработки возвращается обратно в водоём или скважину.

Этот метод применим если только вода удовлетворяет определённым требованиям по чистоте и выполнены экологические требования по утилизации использованной воды.
