Дренажная система

5

Вы решили построить загородный дом или благоустроить приусадебный участок? Желаете, чтобы он простоял долгие годы, а сад радовал Вас и Ваших родных и друзей на протяжении всего времени. Тогда стоит серьезно отнестись к проблеме скопления избытка влаги на участке, что неизбежно во время весеннего половодья, летних ливней и осенней непогоды.

Вы спросите: чем это может грозить? В первую очередь, значительным материальным ущербом. Вода может затопить подвал, что приведет, как минимум, к развитию грибка и плесени, а в худшем случае — к повреждению и, даже, разрушению фундамента дома. Излишняя влага вызывает болезни у садовых насаждений, может стать причиной их загнивания и вымерзания в холодное время года.

Не следует забывать и о грунтовых водах — это подземные воды подпочвенного слоя. Они разрушительно воздействуют на бетон и каменную (кирпичную) кладку. Даже неглубокий фундамент любой постройки подвержен их влиянию. Для защиты домов от грунтовой влаги при строительстве рекомендуется использовать монолитный бетон. Кроме того, существует множество пластифицирующих и водоотталкивающих добавок. Но полностью от их разрушительного воздействия не спасает даже самая качественная гидроизоляция. Последствия могут оказаться теми же, что и в случае с избыточной влагой вследствие осадков. Избежать всех проблем можно своевременно оборудовав свой участок дренажной системой. Опыт показал, что устройство дренажных систем особенно актуально для Подмосковья, где самый распространенный тип грунта — суглинки, а значит, вода подолгу задерживается на поверхности земли.

Зачем нужны дренажные системы?

Загородные дома нередко строят в низинах, на болотистых и других излишне увлажненных местах. Специалисты утверждают, что дренаж в таких случаях просто необходим, а в средней полосе России он не нужен лишь в крайне редких случаях.

Фильтрация подземных вод - Дренаж (от фр. drainage) — это естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники, строительства зданий и сооружений.

Дренаж (в строительстве) — это метод понижения уровня и отвода грунтовых вод от участка и сооружений с помощью системы дренажных труб, скважин, каналов, подземных галерей и других устройств. При этом излишняя вода выводится с осушаемой территории самотеком или с помощью насоса в уличный кювет, овраг, декоративный или естественный водоем или водоток, приемный бассейн или колодец (емкость), ливневую канализацию и т. д.

Существуют системы поверхностного и глубинного дренажа.

Поверхностный дренаж собирается из модульных каналов. Его задача, отвод дождевой, талой и паводковой воды с площадок, дорожек, террас и крыш домов. Затем излишки воды сливаются в ливневую канализацию. Ливневая канализация собирает воду, стекающую с крыш, а также поверхностные паводковые стоки. Установленные под водосточными трубами воронки собирают воду и отфильтровывают крупный мусор. Так как дождевую воду нельзя выводить в дренажную систему — это может привести к подтоплению фундамента дома и подвалов, дренаж и ливневую канализацию, как правило, прокладывают параллельно и под одним уклоном.
Поверхностный дренаж предупреждает образование зон переувлажнения вокруг зданий, поэтому его желательно разрабатывать вместе с глубинным дренажом.

Глубинный дренаж — это система из подземных каналов с трубами, по которым вода отводится за пределы участка, в коллектор или специальный колодец.

Основные виды дренажа

• Пластовый дренаж
• Пристенный дренаж
• Кольцевой дренаж

Пластовая дренажная система — это защита от грунтовых вод и капиллярной влаги. Она укладывается в основании защищаемого сооружения непосредственно на водоносный грунт. Система гидравлически связана с трубчатой дреной (подземный искусственный водоток для сбора и отвода грунтовых вод), расположенной с наружной стороны фундамента на расстоянии не менее 0,7 метра от плоскости стены здания. Пластовый дренаж применяется при строительстве подземных сооружений, возводимых на слабопроницаемых грунтах, а также при дренировании дымоходов (попадание влаги в которые, даже в капиллярном виде, недопустимо).

Пристенная дренажная система состоит из дренажных труб (с фильтрующей обсыпкой), уложенных на водоупорный грунт с наружной стороны сооружения. Пристенный дренаж применяется, как правило, в тех случаях, когда основание сооружения находится на водоупорном грунте.

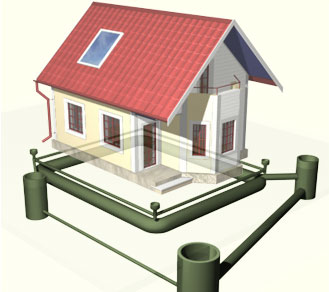

Кольцевая дренажная система располагается по контуру защищаемого здания или участка. Действие кольцевого дренажа основано на понижении уровня грунтовых вод внутри защищаемого контура и служит для защиты от подтопления подземных сооружений и частей зданий. Глубина этого понижения зависит от заглубления труб, галерей или фильтрующей части скважин относительно зеркала грунтовых вод, а также от размеров защищаемого контура. Кольцевые дрены располагаются на некотором удалении от сооружения, благодаря этому они могут быть установлены уже после его возведения, в отличие от пластового дренажа, который устанавливается одновременно со строительством сооружения.

Различают открытый, закрытый и засыпной типы дренажа.

Самым простым считается открытый дренаж (дренажные канавы). По всему периметру участка прокапываются открытые канавы глубиной 60–70 см и шириной 50 см. Их стенки скашивают под углом 30 градусов. Из них вода обычно стекает в общую (на несколько участков) канаву. Открытый дренаж помогает собрать и отвести влагу с поверхности в случае осадков. Этот вид дренажа особенно эффективен для участков, расположенных на склонах.

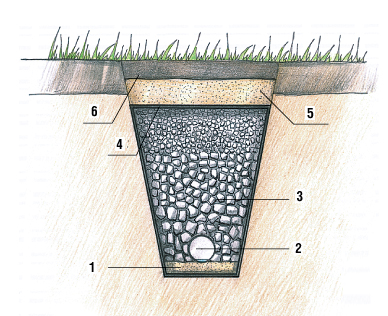

Закрытый дренаж подразделяется на несколько видов: простой способ устройства дренажа, с установкой дренажных лотков и с установкой дренажных туб. Для закрытого дренажа (дренажные трубы) нужно проложить траншею 70–150 см глубиной и 25–40 см шириной. Ее копают с небольшим уклоном к дренажному колодцу или к естественному водостоку. На дно траншеи для уплотнения насыпают песок или щебень. После этого на подготовленную «подушку» кладут дренажные трубы. Траншею сверху засыпают песком и щебнем. Затем конструкцию засыпают грунтом и покрывают слоем дерна. По дренажным трубам вода поступает в коллектор, а оттуда в колодец или естественный водоприемник (например: овраг или любой водоем). В ряде случаев, воду из водоприемных колодцев откачивают насосом.

Засыпной дренаж (бутовые, гравийные и кирпичные системы) используется довольно редко. В случае засыпного дренажа прокладывают траншею, с обязательным небольшим наклоном по направлению к дренажному колодцу, глубиной до одного метра. Направление дренажной системы вычисляют во время дождя, ориентиром служит направление протекания ручейков дождевой воды. Дно траншеи покрывается щебнем, бутовым камнем или битым кирпичом, а сверху накладывается слой гравия, а уже на него помещают куски дёрна.

Кроме перечисленных систем, есть еще и гончарные, которые, безусловно, надежны и долговечны. Данная система подразумевает использование глиняных перфорированных труб. Это самая сложная с точки зрения монтажа и дорогая дренажная система.

Дренажные системы просты и удобны в эксплуатации и монтаже. Они не требуют особого ухода, зато избавят Вас от многих других хлопот. Любую из дренажных систем при профессиональном декорировании можно вписать в приусадебный ландшафт.

Как самостоятельно уложить дренажную систему

Для укладки дренажа потребуются лопата, веревка и водяной уровень. Трубы для дренажной системы довольно легкие, например, бухта длиной 50 метров диаметром 110 мм весит всего около 25 кг. Чтобы отвести избыток влаги, Вы должны обеспечить максимальный приток воды к дренажной системе. Чтобы увеличить водопроницаемость грунта, дренажный трубопровод следует обсыпать фильтрационными материалами: гравием, щебнем или галькой. Это увеличит объем собираемой системой воды. Трубы закладываются с уклоном 1 сантиметр на 2 метра длины трубопровода. Такой минимальный уклон обеспечит нужную скорость течения воды в трубе, что, в свою очередь предотвратит заиливание системы.

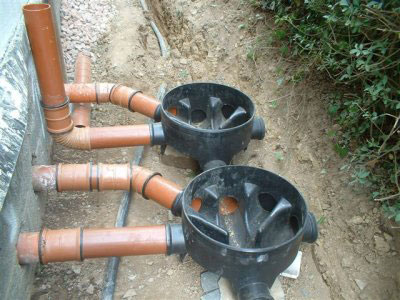

Дренаж собирает воду в области фундамента и предотвращает подъем грунтовых вод. На каждом втором повороте трубопровода устанавливается дренажный колодец. Сегодня для дренажных систем используют колодцы из полимерных материалов. Это значительно экономит средства и уменьшает объем земляных работ.

Если Вы решили самостоятельно устроить дренажную систему, особое внимание обратите на следующие факторы:

• используйте только трубы, предназначенные для определенного вида грунта;
• непременно засыпьте трубопровод фильтрующей засыпкой;
• сделайте хотя бы минимальные уклоны;
• не забывайте следить за отводом лишней воды из сборных колодцев.

Кроме того, не следует забывать, что до начала дренирования фундамента и садового участка, следует тщательно разработать проект. Дренаж плохого качества может принести больший вред, чем его отсутствие.
