Утепление стен напылением

5



Утепление пенополиуретаном стен каркасного дома

Утепление стен

Согласно статистическим данным величина тепловых потерь через ограждающие конструкции колеблется в пределах 15-30%. Вполне понятное стремление обеспечить внутри жилых помещений комфортные условия проживания приводит к увеличению энергозатрат на обогрев здания. И если ранее утепления зданий добивались путём увеличения толщины стен, то с появлением современных теплоизолирующих материалов с низкой теплопроводностью, лёгких и удобных при установке, необходимость в массивных ограждающих конструкциях отпала. Значение эффективной теплоизоляции, особенно актуальной для нестабильных российских зим, с резкими перепадами температур – от аномально низких до оттепелей, трудно переоценить. 1 кубометр высококачественной теплоизоляции позволяет сэкономить около 1,4 – 1,6 тонн условного топлива в год.

Использование энергосберегающих технологий в строительстве популярно сегодня во всех развитых странах мира. Современные теплоизоляционные многослойные ограждающие конструкции также относятся к их числу. Стены из любого строительного материала: древесины, кирпича или бетонных панелей подвергаются агрессивно му воздействию атмосферных факторов. Кроме того, любой грунт, на котором стоит здание в большей или меньшей степени насыщен водой (поверхностной либо грунтовой). Благодаря пористой структуре наиболее распространённых в строительстве материалов, эта вода способна по порам и капиллярам в кирпиче, бетоне или дереве подниматься до 4 метров над уровнем земли. Все это губительно действует на материал стен, способствует образованию в них трещин и

других деформаций, а постоянно высокая влажность приводит к появлению плесени. Через образовавшиеся щели легко теряется тепло, увеличивая затраты на обогрев. Наиболее эффективным способом защиты фасадов зданий является их тепло- и гидроизоляция.

Чем больше площадь внешних поверхностей, тем выше теплопотери, а так как основную площадь внешних поверхностей дома составляют его стены, то только правильный подход к их утеплению позволит минимизировать эти потери. На выбор утеплителя влияет не только материал, из которого построен дом или параметры самого утеплителя, но и способ его установки: внешний или внутренний.



Стена без утепления

B этом случае температурный ноль находится внутри стеновой конструкции. Наличие в стене влаги приводит к тому, что в точке замерзания она превращается в лёд, разрушающий стену. Стена подвержена воздействию температурных перепадов. Толщина стены здесь явно недостаточна для теплового комфорта внутри. Потери тепла через стеновые конструкции могут доходить до 80%. Поэтому, несмотря на работающие в полную мощность обогреватели, внутри помещения холодно.

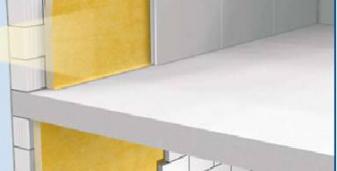

Утепление стен изнутри

При внутренней теплоизоляции стены температурный ноль смещается к внутренней границе между стеной и теплоизоляцией. При наличии даже минимального зазора между ними здесь возникает зона конденсации, влага из помещения, неизбежно поступая туда, замерзает и, расширяясь при этом, приводит к отслаиванию теплозащитного покрытия. Поэтому, вывод: применение водопроницаемых утеплителей при внутренней теплоизоляции недопустимо. Кроме того, сконденсировавшаяся и накопившаяся за зимний период влага не может быть выведена наружу даже летом, что приводит к прогрессирующему отсыреванию стен и связанных с этим последствиям.

Стена в данном случае находится в зоне отрицательных температур, что резко снижает тепловую инерцию ограждающей конструкции, что явно не способствует улучшению микроклимата в помещении. Снижение теплопотерь, далеко от оптимального.

Утепление стен снаружи

Температурный ноль в этом случае располагается внутри наружного теплоизоляционного слоя. Возможность образования конденсата исключается, благодаря чему стена остаётся сухой. Разрушение теплоизоляционного слоя здесь может произойти лишь в случае его паропроницаемости. Только при этом способе теплоизоляции стеновые конструкции не подвержены перепаду температур и выполняют свою функцию максимально эффективно, являясь своеобразным компенсатором температурных перепадов внутри помещения. Теплопотери существенно сокращены. Утепление стен снаружи

цена размещена на нашем сайте в виде прайса.

Основными преимуществами наружной теплоизоляции стеновых конструкций здания, таким образом, являются:

• выравнивание температурных колебаний стенового массива, что исключает появление в нем трещин, являющихся следствием неравномерности температурных воздействий, что особенно характерно для крупнопанельных наружных стен;
• защита стен от разрушающего действия чередующихся замерзаний и оттаиваний, являющихся следствием нестабильного климата;
• сдвиг «точки росы» в теплоизоляционный слой, расположенный снаружи стены, что предотвращает конденсацию влаги на её внутренней поверхности;
• отсутствие необходимости в устройстве специальной пароизоляции, что в случае внутренней теплоизоляции является обязательным;
• более благоприятный и комфортный микроклимат в помещениях;
• возможность в перспективе изменить дизайн здания путём улучшения оформления фасадов;
• не происходит отбор полезной площади.

Утепление дома снаружи в некоторых случаях наружная теплоизоляция не представляется возможной по ряду причин, например, внешний дизайн здания имеет историческую или архитектурную ценность либо здание имеет сложный архитектурный рельеф и др. Выход существует и для таких случаев. Нужно просто подобрать наиболее подходящий теплоизоляционный материал, способный нивелировать возникающие при этом проблемы. Только утеплитель с очень низким коэффициентом теплопроводности не займёт много полезного пространства. Кроме того, для снижения вероятности выпадения конденсата и появления плесени внутреннее утепление рекомендуется выполнять малопаропроницаемыми утеплителями, не допускающими проникновения водяного пара в зону возможной конденсации.наружной теплоизоляции является необходимость монтажа лесов снаружи здания.

Что касается величины теплопроводности, то она определяется целым рядом факторов: плотностью материала, размерами, видом и расположением пор и, что особенно важно, влажностью. Значения величин теплопроводности в нашей стране и за рубежом разнятся в связи с несовпадением действующих стандартов (ГОСТ и ISO), предполагающих разные условия проведения испытаний.

Понятно, что аккумулирующая теплоёмкость массива наружной стены задействована в данном случае (при внутренней теплоизоляции) быть не может. Зато мы получим преимущество в другом:

• экономия энергоресурсов, ранее расходовавшихся на нагрев наружных стен, налицо;
• теплопотери практически отсутствуют, при включении даже небольшого обогревателя малой мощности в помещении очень быстро устанавливается комфортная температура.



Мостики холода можно устранить, нанося утеплитель с частичным перекрыванием плит перекрытий. Места примыканий в дальнейшем легко можно задекорировать.

Важным условием эффективности внутренней теплоизоляции является высокая адгезия утеплителя к материалу стены, материал должен не просто очень плотно примыкать к ограждающей конструкции, а стать с ней единым целым, прочной монолитной конструкцией. Только в этом случае, при полном отсутствии даже минимальных зазоров и щелей, влага из жилых помещений никогда не сможет попасть в точку росы. Сухость ограждающих конструкций в этом случае будет гарантированной, а сезонные перепады температур в условиях полного отсутствия доступа влаги не смогут оказать разрушающего воздействия на стеновой материал.

И такой теплоизоляционный материал существует. Обладая самым низким коэффициентом теплопроводности среди всего обширного ассортимента теплоизоляционных материалов, жёсткий напыляемый пенополиуретан занимает минимум внутреннего пространства помещений. Толщина пенополиуретанового слоя колеблется в пределах 20-35 мм.

Пенополиуретан - единственный теплоизоляционный материал, который допустимо использовать внутри помещений. Утепления каркасных стен или утепление кирпичных стен пенополиуретаном выполнится по технологии напыления благодаря специальному профессиональному оборудованию высокого давления. Для внутреннего утепления можно использовать только негорючие материалы с абсолютной гарантией экологической безопасности и невысокой плотности. Пенополиуретан низкой плотности является в данном случае лучшим выбором.

Выдающиеся адгезионные характеристики, позволяющие наносить пенополиуретановое покрытие с одинаковой эффективностью на поверхности любых форм из практически любых существующих строительных материалов, при любом угле наклона к горизонту даёт возможность распылять покрытие даже на потолок, что является необходимым условием изоляции мостиков холода. Образующееся покрытие плотно прилегает к поверхностям с любым рельефом, приобретая их форму.

Вспененный полиуретан, находясь какое-то время в жидком состоянии, заполняет собой даже малейшие щели и неплотности. После же отверждения напыляемое покрытие становится со стеной единой жёсткой конструкцией, изолируя её от разрушительной влаги. Более чем 15-летний опыт использования этой технологии для внутреннего утепления стен зданий и сооружений лишь подтверждает её эффективность и дальнейшие перспективы применения.

Внутренняя теплоизоляция напыляемым ППУ

После полимеризации напыляемого слоя ППУ защитный слой со стороны помещения отделывается штукатуркой, деревянными панелями, гипсокартоном либо облицовочным кирпичом на усмотрение владельца. При использовании внутренней теплоизоляции температура внутренней поверхности стен увеличивается в среднем на 2 – 4 градуса, что оказывает благоприятное воздействие на общий микроклимат в жилых помещениях.

Как мы уже отмечали, подобное решение вопроса рекомендуется лишь в исключительных случаях, когда произвести наружное утепление не представляется возможным.

Утепление каркасных стен или утепление кирпичных стен происходит от 100 до 150 киловатт-часов тепловой энергии теряется через один квадратный метр обычной неизолированной стены в год, что соответствует 10-15 кубическим метрам газа. Эти цифры могут сократиться на 90% с использованием напыляемого ППУ для наружной тепловой изоляции.

Внешняя теплоизоляция напыляемым ППУ, декорированная штукатуркой

Напыление жесткого ППУ производится непосредственно на обеспыленные стеновые поверхности без предварительного праймирования. Грунтование применяется на слой отвержденной полиуретановой пены для обеспечения лучшего сцепления с финишным покрытием из декоративной штукатурки. Одним из преимуществ в данном случае является отсутствие необходимости в специальном креплении штыревой крепью либо с помощью штукатурной сетки, что характерно для традиционных видов теплоизоляции.

Изоляция наружной стены с двойной кладкой с помощью напыляемого ППУ

Одной из теплоизоляционных систем, получивших распространение в регионах с экстремальными погодными условиями, является использование напыляемого ППУ между двумя слоями наружной кладки. В этом случае после напыления ППУ на внутреннюю кладку, стена обкладывается наружной кладкой. Для обеспечения хорошего сцепление утепляемой поверхности и теплоизоляционного материала (ППУ), необходимо, что бы поверхность была сухой и непыльной. Наружная стена из оштукатуренной каменной кладки, карьерного камня или кирпичной кладки является не просто внешней оболочкой, но и выполняет защитные функции по отношению к изоляционному слою. Важным условием при таком способе теплоизоляции является воздушный зазор между теплозащитным слоем из ППУ и внешней стеной, необходимый для устранения избыточной влажности либо проникшей дождевой воды.

Обладая высокой степенью адгезии к самым различным материалам, пенополиуретан зарекомендовал себя как отличный теплоизолятор для стен из керамического либо силикатного кирпича, деревянного бруса, газо- или пенобетонных блоков.

Одна из разновидностей пенополиуретана – жёсткий напыляемый ППУ «PENOGLAS™». Этот материал, более чем на 90% состоит из закрытых газонаполненных пор, в связи с этим, он обладает высокими тепло- и гидроизоляционными характеристиками и является отличным материалом для утепления фасадов загородных домов. Важным условием применения такого пенополиуретанового теплоизолятора является наличие в доме принудительной вентиляции, поскольку ППУ, обладая превосходными защитными качествами, тем не менее, не может «дышать». Существуют пенополиуретаны и низкой плотности, обладающие крупнопористой структурой, наиболее подходящие для утепления паропроницаемых стеновых конструкций внутри строения. Такие ППУ обладают 50% закрытых и 50% открытых пор, чем и обусловлены их «дышащие» свойства.

Пенополиуретан высокой плотности (60 кг/м3), обладающий одновременно и гидроизоляционными свойствами, способен обеспечить надёжную защиту стен от атмосферных осадков и, в некоторых случаях, от грунтовых вод.

Наружное утепление стен дома пенополиуретаном внешне выглядит довольно не эстетично. Финишное покрытие при теплоизоляции с помощью напыляемого ППУ особенно необходимо в случаях, когда эстетическая составляющая очень важна. Дело в том, что пенополиуретан при нанесении повторяет текстуру поверхности, т. е. при нанесении, например, на кирпичную кладку, даже при слое всего в 50 мм, контуры кладки отчётливо просматриваются. При большей же толщине слоя напыляемого ППУ на уже существующие неровности наслаивается его собственная шероховатость.

Разумеется, полиуретановое теплоизоляционное покрытие должно быть защищено снаружи с помощью финишной отделки. Помимо фактора внешней привлекательности, оставлять открытым слой пенополиуретана без покрытия не рекомендуется из-за потерь ППУ своих качественных характеристик под влиянием длительного воздействия солнечной радиации. Незащищённое пенополиуретановое покрытие приобретает сначала характерный жёлтый цвет, затем коричневеет и, в конечном итоге, разрушается. Защитный слой, наносимый на пенополиуретановое покрытие, не должен пропускать УФ-лучи.

Наиболее экономичным способом отделки является его окраска. Самыми распространёнными материалами, применяемыми для этой цели, являются акриловые или силикатные фасадные краски (срок службы до 3-х лет), эмали на основе кремнийорганических смол либо эпоксиполимерные эмали (срок службы около 30 лет), лакокрасочные материалы серии «жидкий пластик» (срок службы более 10 лет), а также полимочевина (долговечность более 50 лет).

Так как срок службы самого пенополиуретанового покрытия более 20 лет, использование менее долговечных материалов для финишной отделки нерационально.

Наиболее надёжным покрытием, получившим распространение в последние годы, является полимочевина, отличающаяся повышенной износостойкостью, превышающей по этому показателю даже керамическую напольную плитку, обладающая замечательными гидро- и антикоррозионными свойствами, непревзойдённой устойчивостью к атмосферным осадкам.

Помимо защитных свойств, широкая палитра цветов, ровный однородный слой покрытия позволяют использовать её одновременно в качестве облицовочного материала. Однако за качество приходится платить. Стоимость напыления полимочевины в сравнении с другими материалами пока еще достаточно велика.

Основными требованиями к финишным защитным покрытиям являются стойкость к воздействию внешних факторов и, конечно же, декоративность. Защитные свойства эмалей (твердость, эластичность, стойкость к УФ-излучению, способность многократно выдерживать перепады температур и др.), как правило, выше, чем у масляных и водно-дисперсионных красок, уступающих эмалям и по своей декоративности.

В качестве отделки пенополиуретанового покрытия используют также оштукатуривание, системы навесных фасадов, облицовку сайдингом, блок-хаусом (декоративной вагонкой) либо облицовочным кирпичом и т. д.

Превосходные результаты дает использование в качестве финишной отделки навесных фасадов. Установка навесных фасадов производится в два этапа: в первую очередь, на стены крепится обрешетка на подвесах с тем расчетом, чтобы между будущей финишной отделкой и стеной оставался зазор, величина которого позволит не только нанести слой пенополиуретана требуемой толщины, но и оставить, необходимое для вентиляции, удаления избытков влаги, пространство в 2-4 см. После проведения работ по напылению пенополиуретана на наружные стены, по установленной обрешётке производится облицовка выбранным отделочным материалом – плиткой, вагонкой и т. д.

Внешняя термоизоляция за навесным фасадом с вентилируемой облицовкой

Подобный способ практикуется как при возведении новых зданий, так и при восстановлении и ремонте существующих. Декоративный навесной фасад даёт возможность широкого выбора дизайна дома.

Оштукатуривание фасада является наиболее предпочтительным видом наружной отделки стен при повышенных требованиях к декоративной составляющей фасадной отделки. Этот довольно трудоёмкий процесс включает в себя несколько этапов:

• после обработки поверхности с помощью механических инструментов, подравнивания особо выступающих участков, на стену методом торкретирования наносится клеевая масса Ceresit ST-85, что позволяет не только минимизировать расход клея, но и усилить сцепляющие свойства последующих наносимых слоев ППУ;
• монтаж капроновой или металлической сетки, выполняющей функцию арматуры. Крепёж осуществляется также с помощью клея;
• нанесение после высыхания клеевой массы штукатурки. Более качественное нанесение цементно-известкового раствора обеспечивается применением метода торкретирования;
• окрашивание, как заключительный этап отделки, производится по желанию заказчика.



Монтаж утеплителя под сайдинг может производиться двумя способами:

1. Теплозащитный слой напыляется на стену, образуя сплошную бесшовную поверхность, затем производится крепление несущих профилей на предварительно установленные Г-образные алюминиевые вставки. Появление мостиков холода при таком способе теплоизоляции полностью исключается благодаря полной герметизации монолитным слоем утеплителя. Учитывая использование дополнительных алюминиевых конструкций стоимость системы несколько возрастает.
2. Сначала производится крепление несущих профилей к стенам здания, утеплитель заполняет лишь промежутки между ними. Требуемое количество ППУ при этом снижается, зато временные и трудозатраты увеличиваются. Толщина несущих профилей должна быть больше толщины напыляемого пенополиуретана не менее чем на 20-30 мм.



Утепление стен дома пенополиуретаном – это современная технология теплозащиты зданий, одновременно повышающая и шумозащитные характеристики строения.

К основным преимуществам теплоизоляции стеновых конструкций с помощью полиуретановой пены можно отнести минимальную толщину защитного покрытия, его малый вес, отсутствие швов, рекордно быстрые сроки нанесения (в 10-20 раз быстрее, чем при устройстве традиционной теплоизоляции), отсутствие необходимости крепежа благодаря высокой степени сцепления ППУ с другими материалами, сроки службы и т.д. Теплоизоляционные работы по напылению пенополиуретана не требуют проведения расчётов по дополнительной нагрузке на фундамент, ввиду малого веса такого покрытия, в то время как при работе с другими утеплителями проведение такого расчёта является обязательным.

В некоторых случаях представляется целесообразным использование комбинированных систем для теплоизоляции стеновых конструкций, таких как ППУ+пенополистирол либо ППУ+минеральная вата.

Проведение работ по теплоизоляции стеновых конструкций с помощью пенополиуретана требует обеспечения определенных условий:

• наличия электропитания: сетевого или от генератора, напряжением 220 В, при значительных объемах работ – напряжением 380 В;
• свободного доступа к поверхности, на которую будет производиться напыление ППУ;
• возможность монтажа лесов и их перемещения на высоте более 3 метров;
• благоприятные погодные условия без осадков и сильного ветра;
• температура воздуха не менее +5 градусов С.



При работах в зимнее время напыление может производиться лишь в обогреваемых помещениях.

Используя ППУ-напыление для защиты фасадов Вашего дома, Вы получаете не только теплоизолирующее покрытие, но и надежную бесшовную защиту от проникновения влаги и воздуха. Помимо низкой теплопроводности (0,019-0,025 Вт/м*К), пенополиуретан имеет самое низкое водопоглощение среди всех теплоизоляционных материалов, а малая воздухопроницаемость позволяет создать надежный барьер напору воздушных масс.

Применение ППУ усиливает крепление стеновых панелей друг к другу, прочность стен возрастает на 50%, что повышает их устойчивость к ветровым нагрузкам, а также сейсмоустойчивость.

Возможность использования более легких стеновых конструкций снижает затраты на строительство. Способность ППУ наноситься на поверхности любой конфигурации открывает более широкие возможности для архитекторов и инженеров, поскольку позволяет осуществлять теплоизоляцию самых сложных архитектурных форм: арок, колонн, выступов и др.

Поскольку образование бесшовного защитного покрытия исключает использование крепежа, то мостики холода в таком случае не образуются. Монолитность покрытия является залогом минимизации тепловых потерь.

Затраты на отопление дома снижаются в некоторых случаях до 60%. Поскольку используется меньше топлива на отопление, уменьшается количество выбросов углекислого газа.

Собственный дом нуждается в постоянной заботе. Со временем постройки ветшают, настоятельно требуя ремонта и комплексной модернизации. Ограждающие конструкции такого дома зачастую уже не соответствуют современным нормам по теплозащите. Увеличивающиеся в связи с этим затраты на отопление заставляют по-новому взглянуть на проблему энергосбережения, обратить внимание на прогрессивные методы теплоизоляции.

Теплоизоляция ограждающих конструкций дома напыляемым ППУ возможна как при строительстве нового дома или коттеджа, так и ремонте старого. Особое внимание при утеплении таких домов следует уделить определённым зонам, через которые происходят утечки тепла, так называемым, мостикам холода. Выявление мостиков холода – непростая задача и самостоятельно справиться с ней вряд ли получится. Оптимальным выходом из положения может стать телевизионное обследование Вашего дома.

В течение последнего десятилетия были пересмотрены и ужесточены нормативы по теплоизоляции зданий и сооружений, что привело к необходимости устройства дополнительной теплоизоляции при реконструкции и ремонте зданий. Применение напыляемого ППУ в таких случаях наиболее целесообразно, поскольку не только создаёт монолитную оболочку, обладающую замечательными тепло-, воздухо- и влагонепроницаемыми свойствами, перекрывающую все мостики холода, но и укрепляет изношенные конструкции старого здания. Пористые поверхности, такие как штукатурка, бетон, пеноблоки, дерево и кирпич после обработки напыляемым ППУ существенно упрочняются и в определённой степени приобретают гидроизоляционные свойства. Подобный эффект объясняется особенностями технологии напыляемого ППУ, при которой находящаяся в жидком состоянии реакционная смесь изоцианатов и полиолов частично впитывается в щели и поры строительных материалов, где и отверждается (полимеризуется).

Что касается металлических конструкций, то и здесь, благодаря выдающимся свойствам, ППУ показывает впечатляющие результаты. ППУ является не только хорошим пароизолятором, он ещё практически непроницаем для кислорода воздуха, что делает пенополиуретановое покрытие надёжной защитой от коррозии. Кроме того, высокая эластичность пенополиуретанового слоя в сочетании с прочностью позволяет пенополиуретановым оболочкам не растрескиваться под воздействием температурных перепадов либо механических воздействий, что является обычно ахиллесовой пятой большинства грунтовок и лакокрасочных материалов. Конечно, не только металлические конструкции, но и любые другие строительные материалы, покрытые напыляемым ППУ, находятся под надёжной защитой от агрессивных воздействий атмосферы.

Любые дефекты, возникшие в процессе эксплуатации здания, либо явившиеся следствием недобросовестности строителей на первоначальном этапе строительства и обустройства здания, такие как отсутствие крепежа или его недостаточность, щели, неплотности и т. д. легко устраняются напылением ППУ при минимальных при этом затратах.

Если требуется восстановить, требующее ремонта старое здание, с приданием ему теплозащитных свойств согласно современным нормативам, то трудно найти лучший выход, чем навесные фасады, предварительно теплоизолированные с помощью напыляемого пенополиуретана. ППУ в данном случае обеспечивает наряду с отличной теплоизоляцией, упрочнение изношенного или разрушающегося фасада с полной герметизацией сквозных щелей и трещин, а также служит дополнительным крепежом для направляющих и кронштейнов, которые закрепляются на фасаде через терморазрывы (прокладки из термоизоляционного материала). При этом увеличивается срок службы и самих направляющих и кронштейнов.

Физико-механические свойства ППУ, используемых для теплоизоляции наружных стен должны отвечать определённым требованиям, согласно действующим нормативам:

• коэффициент теплопроводности – не более 0,045 Вт/(м*.0С);
• прочность на сжатие – не менее 1,0 кг/см²;
• водопоглощение – не более 300 см3/м² за 24 часа;
• адгезия к строительным материалам или, что то же самое, предел прочности при отрыве пенополиуретанового покрытия от материала теплоизолируемой конструкции – не менее 1,0 кг/см²;
• отсутствие коррозионного воздействия на металлические поверхности (арматура, закладные детали и др.);



Основными этапами работ при монтаже теплоизоляции наружных стен напыляемым ППУ являются:

• предварительная подготовка поверхности нанесения;
• подготовка компонентов;
• выполнение технологической пробы;
• напыление пенополиуретана;
• контроль качества произведённых работ и ремонт плохо изолированных участков готовой теплоизоляции.



Поверхность, на которую наносится пенополиуретан, должна удовлетворять требованиям СНиП 3.04.01-87 “Изоляционные и отделочные покрытия”:

1. Поверхность не должна иметь следов загрязнений, пыли и масляных пятен, причём удаление пыли производится непосредственно перед началом работ по напылению ППУ.
2. Металлические детали конструкций не должны иметь следов коррозии и жировых загрязнений. Обезжиривание металлических поверхностей перед нанесением ППУ является обязательным.
3. Влажные поверхности обязательно должны быть просушены сжатым воздухом, а при температуре воздуха ниже +5 градусов С – воздух для просушки должен быть нагретым;
   Влажность оснований при нанесении напыляемого ППУ зависит от материала основания и не должна превышать:
   • для бетонных оснований – 4%;
   • цементно-песчаных, гипсовых и гипсопесчаных – 5%;
   • деревянных – 12,0%.
4. Участки, не предназначенные для нанесения ППУ, должны быть защищены с помощью полиэтиленовой плёнки или плотной бумаги.



Компоненты, использующиеся при получении жёстких напыляемых пенополиуретанов, также должны отвечать определённым требованиям:

• Химический состав и физические свойства компонентов «А» и «Б» (изоцианатов и полиолов) должны соответствовать требованиям технических условий применительно к этим составам. Соблюдение гарантийного срока хранения обязательно. По истечении этого срока исходные компоненты должны быть проверены на соответствие требуемым техническим условиям и в случае положительных результатов допускаются к использованию на половину первоначального гарантийного срока.
• Обязательным является соблюдение правил хранения компонентов и их транспортировки. Тара для их хранения и перевозки должна быть промаркирована. Каждая партия компонентов должна иметь паспорт.
• Компоненты должны быть приготовлены, испытаны и промаркированы согласно требованиям технических условий на данный компонент. Изготовляться компоненты должны на специализированных предприятиях и поставляться в специальных маркированных ёмкостях, готовыми к употреблению.
• Температура компонентов во время напыления должна находиться в пределах 20-25 градусов С.
• Компоненты «А» и «Б» перед применением должны быть тщательно перемешаны. При наличии осадка в компоненте «Б» его необходимо нагреть до температуры 50-65 градусов С при перемешивании.



Для напыления пенополиуретана используются установки отечественного и зарубежного производства, работающие по двухкомпонентной схеме, с дозированием компонентов (изоцианата и полиола) в соотношении от 1:1 до 1:7. Соотношение компонентов варьируется в зависимости от требований к конечному продукту. Плотность пенополиуретана, представляющего собой пористую ячеистую структуру, может колебаться в широком диапазоне от 30 до 300 кг/м3. Однако для теплоизоляции используется главным образом, жёсткий пенополиуретан с плотностью от 30 до 50 кг/м3.

Мобильные и компактные установки позволяют производить напыление непосредственно на объекте, что является ещё одним немаловажным преимуществом этого способа устройства теплоизоляции ограждающих конструкций. Снижение в связи с этим затрат на транспортировку, хранение и монтажные работы по теплоизоляции приносят значительный экономический эффект. ППУ более чем на 90% состоит из газа, использование современных пеногенераторов, позволяющих изготавливать полиуретановую пену на месте применения, гораздо удобнее и выгоднее, чем транспортировать «воздух» за сотни километров. Из одной тонны сырья можно получить 20 кубометров жёсткого пенополиуретана и распылить его на площади 500-600 м² слоем в 3-4 см. Следует исключить также затраты на крепёжные и расходные материалы, на организацию и охрану склада. Что касается экономии, то помимо экономии финансов, в значительной мере экономится время. Самое время вспомнить поговорку «Время – деньги». Высокая технологичность метода напыления ППУ сберегает до 80% времени при производстве теплоизоляционных работ:
Уменьшается время, затрачиваемое на погрузку, транспортировку и разгрузку теплоизоляционных материалов. Согласитесь, ведь погрузить четыре бочки с компонентами (1 тонна сырья) и установку для напыления, доставить их на строительную площадку и выгрузить гораздо проще, чем 20 кубометров готового теплоизолятора, которые можно получить из той же тонны сырья.

Сокращение сроков производства работ фактически в несколько раз быстрее позволяет сдать объект в эксплуатацию. Бригада из двух человек в течение рабочей смены может произвести напыление на площадь в среднем около 800 м², а благодаря высокой скорости полимеризации материала, эксплуатация объекта становится возможной практически сразу же после окончания работ по теплоизоляции. Трудозатраты при теплоизоляции поверхности такой же площади с помощью традиционных теплоизолирующих материалов, как правило, на порядок выше.

Принцип действия распылительной установки для напыления пенополиуретана основан на смешивании двух жидких пенообразующих компонентов «А» и «Б» с помощью сжатого воздуха в камере смешивания пистолета-распылителя и в подаче пенообразующей смеси на изолируемую поверхность.

Установка GRACO Reactor H-XP2 - электропневматический аппарат высокого давления для нанесения пенополиуретановой теплоизоляции. Идеально подходит для объектов средних площадей.

Внешне технология напыления напоминает обычную окраску поверхности пульверизатором. Отверждение покрытия происходит в течение 10-40 секунд. Напыление может производиться в несколько слоёв для достижения требуемой толщины покрытия согласно теплотехническому расчёту.

Распылительные установки для нанесения пенополиуретана должны обеспечивать фильтрацию, перемешивание и подогрев компонентов до рабочих температур.

Пеногенераторы, должны быть снабжены, двумя мешалками или системой рециркуляции на ёмкостях с компонентами «А» и «Б», а так же обязаны обеспечивать работу со смесями вязкостью до 2000 мПа*с.

Производительность установок, используемых при устройстве теплоизоляции жёстким напыляемым пенополиуретаном (с закрытой ячейкой) должна находиться в пределах 0,1-4 кг/мин. Сжатый воздух, необходимый для работы пеногенератора, вырабатывается внешним компрессором.

После нанесения теплозащитного слоя должно пройти не менее 24 часов, после чего можно приступать к монтажу защитного покрытия.

Если в результате произведённого после теплоизоляционных работ по напылению ППУ контроля качества поверхности были обнаружены дефекты (трещины, расслоения), то их легко можно будет исправить. Нужно просто вырезать дефектный участок и восстановить его напылением.

Стоимость утепления мансарды можно просмотреть на нашем сайте в разделе услуги.

Использование жёсткого напыляемого пенополиуретана в качестве теплоизолятора при утеплении стеновых конструкций позволит воплотить Вашу мечту о пассивном доме в жизнь.

Выберите оценкуПлохоНормальноХорошоЗамечательноОтлично

Ваша оценка: Нет Средняя: 5 (2 голоса)
